Назначение

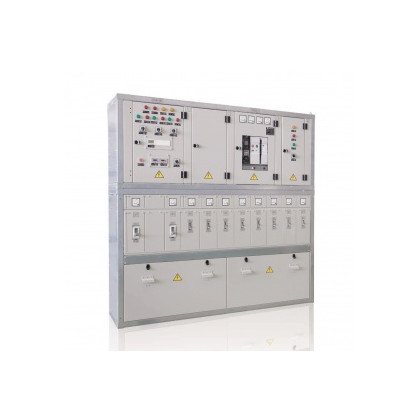

НКУ «ELEMENT» серии NDE предназначено для комплектования РУ-0,4 кВ на токи до 3200 А, служащих для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания, замыкания на землю в трехфазных электрических сетях напряжением 380/220 В переменного тока частотой 50 Гц.
РУ 0,4 кВ на базе НКУ «ELEMENT» серии NDE применяются в комплектных трансформаторных подстанциях:
(2)КТП «КОНТИНЕНТ» УХЛ1
(2)КТП-Т(П)-У1
КТП-Т(П)-Zn
(2)КТП «МОНОЛИТ»
Сферы применения
Промышленные предприятия
Объекты городской инфраструктуры
Объекты нефтегазовой отрасли
Преимущества
Использование оцинкованной стали обеспечивает высокую антикоррозионную стойкость изделия
Применение для электроснабжения объектов различного уровня сложности
Система сборных шин на токи до 3200 А
Легкий доступ ко всем узлам изделия
Возможность применения комплектующих отечественных и зарубежных производителей
Увеличенное количество отходящих линий
Коммутационные аппараты
НКУ «ELEMENT» серии NDE комплектуется коммутационными аппаратами производства LS, OEZ, Коренево, VMtec, ETI, Apator, SchneiderElectric, Контактор.
Безопасность
Для безопасного проведения работ в местах подключения кабеля к коммутационному аппарату предусмотрены изоляционные перегородки.
Универсальность
Типовое исполнение НКУ «ELEMENT» серии NDE унифицировано для решения задач электроснабжения объектов различной сложности.
Гарантии
Производитель гарантирует соответствие НКУ «ELEMENT» серии NDE требованиям действующей нормативно-технической документации.
Срок службы изделия – не менее 15 лет.
Технические параметры
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение изоляции (Ui), D | 1000 |
| Номинальное рабочее напряжение (Ue), В | до 690 |
| Номинальное напряжение вспомогательных цепей, В | 220, 380 |
| Номинальный ток главных цепей, А | до 3200 |
| Ток термической стойкости, кА/с | 25 |
| Ток электродинамической стойкости, кА | 51 |
| Степень защиты оболочки согласно ГОСТ 14254-89 | IP30, 31 |
| Сейсмостойкость по шкале MSK-64 ГОСТ 30546.1-98 | до 7 баллов |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3 |
| Рабочий диапазон температур, Со | -25 …40 |
| Вид обслуживания | одностороннее |
| Ввод питания | сверху |
| Ввод нагрузки | снизу |
