Назначение

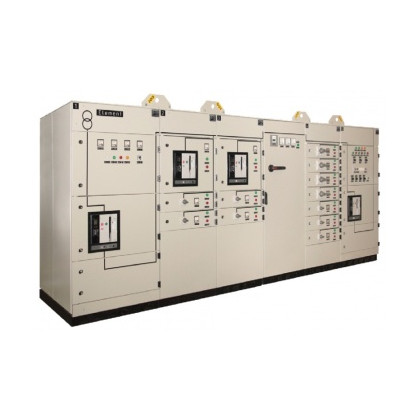

Низковольтное комплектное устройство (НКУ) «ELEMENT» серии ELE предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 (0,66) кВ в сетях с глухозаземленной или изолированной нейтралью, управления энергетическим и технологическим оборудованием, организации коммерческого и технического учета электроэнергии.
Сферы применения
Нефтехимическая промышленность
Производство с непрерывным технологическим процессом
Объекты городской инфраструктуры
Преимущества
Простота и наглядность коммутационных операций
Соответствие требованиям Международной электротехнической комиссии (МЭК)
Использование оцинкованной стали обеспечивает высокую антикоррозионную устойчивость изделия
Система сборных шин на токи до 6300 А
Одностороннее и двухстороннее обслуживание
Универсальная модульная конструкция. Множество компоновочных решений
7 форм внутреннего секционирования. Индивидуальное и безопасное обслуживание всех компонентов НКУ
Наличие мнемосхемы на лицевой панели НКУ
Возможность комплектации шкафов системой MMI-0,4 (опция)*
Возможность свободного проектирования
Особенности комплектации
Унифицированная конструкция НКУ «ELEMENT» дает возможность комплектовать шкафы разнообразным оборудованием как отечественных, так и ведущих зарубежных фирм.
Для комплектации шкафов НКУ «ELEMENT» используется высококачественное электрооборудование ведущих мировых производителей таких, как Industrial Systems (LS, Susol), Schneider Electric, VMtec, ETI In. По согласованию с заводом-изготовителем возможно применение комплектующих других производителей.
К аппаратам базовой комплектации НКУ «ELEMENT» относятся автоматические выключатели Masterpact NT, NW; Compact NSb; Compact NSX; SuSol ACB; MetaSol ACB., контакторы, выключатели нагрузки Interpact INS/INV и VMtec с предохранителями, разъединители, трансформаторы тока, реле и другая аппаратура управления и сигнализации, контрольно-измерительные приборы. Помимо аппаратуры базовой комплектации, в НКУ «ELEMENT» используется следующее оборудование: преобразователи частоты, устройства плавного пуска, блоки самозапуска, источники бесперебойного питания, конденсаторные батареи, контроллеры, а также нагреватели и вентиляторы.
Помимо базовых коммутационных устройств (автоматических выключателей и выключателей нагрузки), конструкция изделия предполагает установку дополнительного оборудования: устройств компенсации реактивной мощности (УКМ-ЕСО), трансформаторов тока, счетчиков, ограничителей напряжения (ОПНп-0,4), аппаратуры управления и сигнализации АВР. Таким образом, потребитель ничем не ограничен и может сделать выбор в пользу любой марки аппаратов, а также подобрать любую конфигурацию оборудования.
Использование современных автоматических выключателей с микропроцессорными блоками и устройств управления позволяет осуществить интеграцию распределительных устройств на базе НКУ «ELEMENT» в автоматизированную систему телемеханики, контроля и учета электроэнергии.
Безопасность
Конструкция НКУ «ELEMENT» предусматривает возможность применения 7 форм внутреннего секционирования согласно ГОСТ Р 51321. При разделении отдельных функциональных узлов перегородками или барьерами, обеспечивается защита от проникновения инородных тел из одного отсека в другой и локализация аварийных процессов.
Универсальность
Конструкция НКУ «ELEMENT» имеет модульный принцип построения, что позволяет выполнять щиты любой конфигурации с различными вариантами разделения функциональных узлов. Взаимозаменяемость функциональных блоков дает возможность создавать различные комбинации и проводить модернизацию электроустановок согласно потребностям потребителя.
НКУ «ELEMENT» предлагает широкий диапазон решений в плане размеров, типов присоединений, способов установки оборудования, эксплуатационных показателей.
В зависимости от требований заказчика шкафы НКУ обеспечивают возможность как одно, так и двухстороннего обслуживания. При этом компоновка блоков обеспечивает легкий доступ ко всем отсекам устройства. Необходимое оборудование устанавливается в стационарные или выдвижные модули, все органы управления находятся на лицевой стороне шкафов. Контроль работы и управление электрооборудованием осуществляется с фасада шкафа без доступа в отсек функционального модуля.
По желанию заказчика приборы индикации и контроля могут быть вынесены в отдельный конструктивный блок. Установка выдвижных модулей с оборудованием или применение аппаратов выкатного или втычного исполнения позволяет выполнять их обслуживание без снятия напряжения и обеспечивает безопасность проведения работ. Наличие электромеханических блокировок предотвращает возможные ошибки эксплуатационного персонала.
Гарантии
ООО «ПК Электрум» гарантирует соответствие НКУ «ELEMENT» требованиям МЭК при соблюдении условий эксплуатации, транспортирования и хранения, установленных в «Технических условиях».
Срок гарантии – 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки потребителю.
Изготовитель не несет ответственности за косвенный ущерб, связанный с приобретением и использованием изделия.
