Назначение

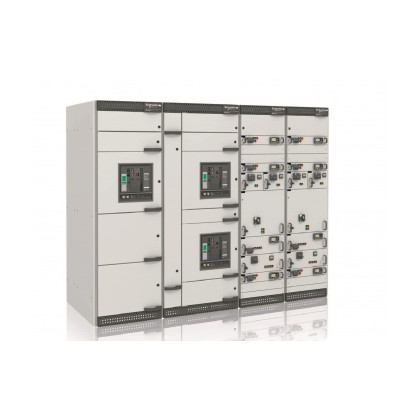

Низковольтное комплектное устройство (НКУ) "ELEMENT" серии BSE предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, управления энергетическим и технологическим оборудованием, организации коммерческого и технического учета электроэнергии. Идеальное решение для электроснабжения предприятий с непрерывным технологическим процессом.

НКУ "ELEMENT" серии BSE производится по лицензии ЗАО "Schneider Electric".

Сферы применения

Предприятия тяжелой, автомобильной, нефтехимической промышленности.

Объекты нефтегазовой отрасли.

Предприятия с непрерывным технологическим процессом.

Преимущества

Безопасность, надежность и высокие технические характеристики полностью испытанной системы в соответствии со стандартом МЭК 61439-2.

Единая уникальная конструкция для местного производства, обеспечивающая возможность гибкой реализации проекта, адаптации к местным условиям и требованиям заказчика.

Производится лицензированными партнерами Schneider Electric, гарантируя лучшее качество.

Выдвижные блоки.

Большая база установленных НКУ Blokset во всех секторах промышленности и энергоемких объектах, а также эксплуатируемых в тяжелых условиях внешней среды.

Безопасность

Наличие сертификата соответствия стандарту МЭК 61439-2, гарантия оптимального теплового режима и стойкости к токам короткого замыкания.

Стойкость к внутренней дуге.

Сейсмостойкость.

Работа в коррозионно-активных средах.

Технические параметры

Наименование параметра	Значение параметра
Номинальное рабочее напряжение, Ue	до 690B AC
Максимальный ток главных шин	4000A (одиночная система); 6300А (двойная система)
Максимальный ток распределительных вертикальных шин	до 3200А
Номинальный сквозной ток K3 (lcw)	действующее 85/100 кА/1с
Номинальный условный ток К3 (lcc)	до 100 кА
Уровень внутренней дуги по МЭК 61641	85 кА/0,3с
Система заземления	TT-IT-TNS-TNC
Форма секционирования	2d, 3d, 4a, 4d
Тип электрических соединений ФБ	FFF/WWW
Установка	внутренняя установка
Сейсмостойкость по MSK-64	до 9 баллов
Степень защиты (IP)	20/31/42/54
