Назначение

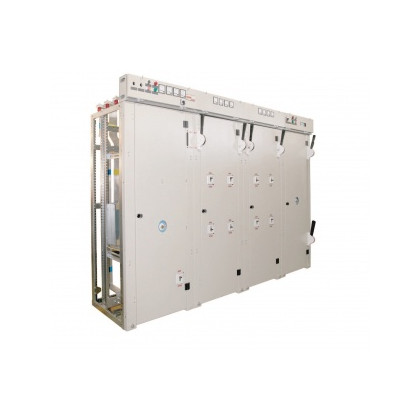

НКУ «ELEMENT» серии 70E предназначены для приема и распределения электроэнергии трехфазного переменного тока промышленной частотой 50 Гц напряжением 0,4 кВ в сетях с глухозаземленной нейтралью. Распредустройствами на базе НКУ «ELEMENT» серии 70E комплектуются КТП-П «Сити-Zn», КТП У1, КТП УХЛ1 «КОНТИНЕНТ».
НКУ «ELEMENT» серии 70Е — обновленное изделие линейки 0,4 кВ, созданное в результате модернизации панелей НКУ «ЩО-70″. Применен ряд усовершенствований, а именно — оцинкованный каркас, благодаря чему значительно сокращено время сборки изделия и увеличен общий срок его службы.
Сферы применения
- Объекты городской инфраструктуры
- Промышленные предприятия
- Электрические сети
Преимущества
- Долговечность конструкции благодаря применению оцинкованного листа
- Система сборных шин на токи до 3200 А
- Широкий спектр применяемых автоматических выключателей
- Простота и наглядность коммутационных операций
- Высокая ремонтопригодность
- Легкий доступ ко всем узлам панели
Коммутационные аппараты
НКУ «ELEMENT» серии 70Е комплектуются:
- автоматическими выключателями производства LS (АN, AS, TD, TS), Schneider Electric (NT, NW, NSb, NSX), Контактор, КЭАЗ,
- выключателями нагрузки Interpact INS/INV; VMtec,
- разъединителями-предохранителями XLBM; ARS; RBK; SLG2; SLG3,
- разъединителями РЕ-19; РПС
Универсальность
Панели НКУ «ELEMENT» серии 70Е унифицированы для комплектации оборудованием как отечественных, так и зарубежных производителей.
Гарантии
Производитель гарантирует соответствие НКУ «ELEMENT» серии 70Е требованиям ГОСТ 15150.
Ошиновка панелей полностью выполнена на болтовых соединениях по ГОСТ 7798-70 с болтами класса прочности не ниже 8,8, что обеспечивает надежную работу РУ-0,4 кВ на весь гарантийный срок.
