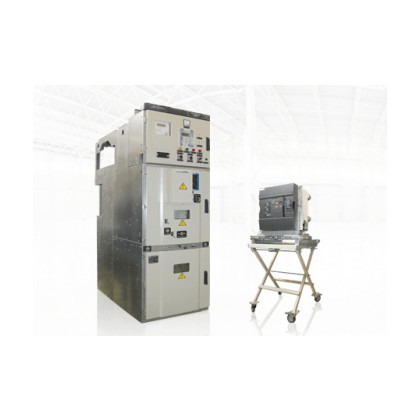

Ячейка КРУ предназначенны для приема и распределения электроэнергии переменного тока, ячейки КРУ расшифровываются как комплексные распределительные устройства.

Основными областями применения ячеек КРУ являются: распределительные подстанции электросетевых компаний, электроснабжения промышленных объектов и многое другое. В них отсутствует шинный и линейный разъединители, в то время как видимый разрыв достигается с помощью устойчивого выкатного силового выключателя.

Их конструкция надежна даже при минимальном применении коммутационных аппаратов, что делает эти приборы простыми в монтаже и дальнейшем сервисном обслуживании.

Кроме того, они могут быть дополнительно укомплектованы устройствами дуговой защиты, что однозначно повышает надежность оборудования. Срок службы составляет примерно 30 лет.

Сферы применения

Объекты нефтегазовой отрасли, объекты генерации, электрические сети.

Преимущества

Одностороннее и двухстороннее обслуживание, соответствие требованиям ГОСТ 14693, ручное и электроприводное управление вакуумного выключателя и короткозамыкателя, съемное исполнение релейного шкафа. Оперативное отключение вторичных цепей при демонтаже, полный комплекс механических и электромагнитных блокировок согласно ГОСТ 12.2.007.4, безопасность, современные системы управления, мониторинга и телемеханики.

Локальный мониторинг

Схемы вспомогательных цепей КРУ «UNIVERSAL» включают в себя цепи управления, блокировок, сигнализации, защит, телемеханики, учета, освещения и при необходимости цепи обогрева релейного отсека камеры.

Ячейки комплектуется вакуумными выключателями российских и зарубежных производителей: Sion, VD-4, ВВ/TEL, EVOLIS, ВБП (М), а также любые системы РЗиА РС-40, РС-80, УЗА-10, SEPAM 1000+, «Сириус-2», «Орион-2» и другие.

При необходимости КРУ «UNIVERSAL» комплектуется системой управления и мониторинга на базе панелей оператора MMI–10® (Маnagement and monitoring by intuition). Возможности системы обеспечивают вывод на экран до 32 измеренных величин, визуализируют показания температуры шин КРУ в 9 точках, позволяют осуществлять дистанционное управление вакуумным выключателем и короткозамыкателем.

Производство ячеек осуществляется из стального высококачественного оцинкованного листа. Наружные элементы корпуса окрашиваются порошковой краской, обладающей высокой устойчивостью к атмосферным и механическим воздействиям.

Перевозка КРУ «UNIVERSAL» осуществляется железнодорожным, автомобильным и водным транспортом в соответствии с действующими правилами перевозки грузов.

Безопасность

Полная безопасность эксплуатации КРУ обеспечивается конструктивными решениями, системой механических и электромагнитных блокировок. Шкафы КРУ «UNIVERSAL» обладают высокой стойкостью к дуговым воздействиям. Внутренний объем ячейки разделен на четыре функциональных изолированных отсека, три из которых имеют клапаны сброса избыточного давления.

Технические параметры

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	20
Наибольшее напряжение, кВ	7,2; 12; 24
Номинальный ток главных цепей, А	630; 1000; 1250; 1600; 2000; 2500; 3150
Номинальный ток сборных шин, А	630, 1250, 1600, 2500, 3150
Ток термической стойкости главных цепей (3 сек), кА	20; 31,5; 40
Ток электродинамической стойкости, кА	51; 81; 102
Уровень изоляции по ГОСТ 1516.3	нормальная
Вид изоляции	воздушная, комбинированная
Наличие изоляции токоведущих частей	с неизолированными шинами, с частичной изоляцией токоведущих частей
Вид управления	ручное, дистанционное
Номинальное напряжение вторичных цепей, В	постоянное 110, 220
Способ обслуживания	одностороннее, двухстороннее
Высота, мм	2430
Ширина, мм	1100
Глубина, мм	1800
