Сферы применения
КТП-У1 серии «Сити-Zn» применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов, нефтегазовых месторождений, отдельных населенных пунктов и потребителей.
Преимущества
Полная заводская готовность
Подключение до трех КЛ-10(6) кВ
Организация учета в УВН
Компенсация реактивной мощности
Подключение ДГУ к РУНН
Локальный ремонт РУ из трансформаторного отсека
Назначение

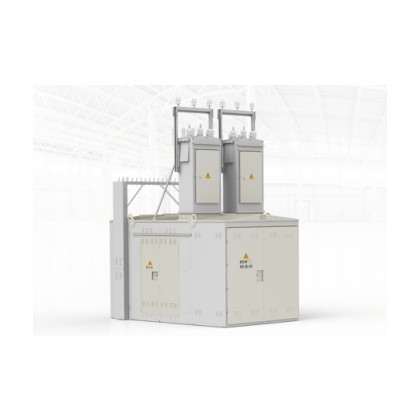

Комплектная трансформаторная подстанция проходного исполнения в оцинкованном корпусе КТП-П(Т)-У1 серии «Сити-Zn» предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц на напряжения до 10кВ.
КТП выпускаются в одно- и двухтрансформаторном исполнении.
КТП предназначена для эксплуатации на открытом воздухе при следующих условиях:
температура воздуха – от минус 45°С до плюс 40°С;
атмосферное давление – 89,9 кПа, при высоте над уровнем моря 1000 м;
тип атмосферы – II (промышленная) по ГОСТ 15150-69;
ветровое давление – до 0,6 кПа по СП 20.13330.2011;
вес снегового покрова – до 3,2 кПа на 1 м2 по СП 20.13330.2011;
толщина стенки гололеда – до 60 мм по СП 20.13330.2011;
интенсивность землетрясения – до 6 баллов по шкале MSK-64;
условия транспортирования – Ж, автомобильным транспортом с любым числом перегрузок.
Особенности конструкции
Корпус КТП представляет собой сборную конструкцию из оцинкованной стали с достаточной жесткостью для погрузки-разгрузки и транспортирования с полностью установленным оборудованием, включая силовой трансформатор и смонтированные схемы электрических соединений.
В КТП выполнена система естественной приточно-вытяжной вентиляции. В стенах, дверях и других частях ограждающей конструкции выполнены вентиляционные жалюзи.
Двери отсеков оборудованы внутренней системой запоров и фиксатором открытого положения, возможна установка навесного замка.
Крыша КТП имеет двускатную конструкцию с узлами крепления высоковольтных и низковольтных воздушных вводов (далее ВВВ и НВВ), а также строповочные петли для подъема подстанции.
Безопасность
В КТП реализована система оперативных блокировок. Применены блок-замки МБГ, а также механизмы непосредственного действия на элементы управления коммутационных аппаратов и дверей УВН и РУНН подстанции. Объем блокировок соответствует требованиям ГОСТ 12.2.00
