РДИП1-10-1,5-IV-УХЛ1
Заказ по телефону +7-863-256-82-50,
+7-863-256-82-60
или через email newenergy2014@mail.ru
Назначение

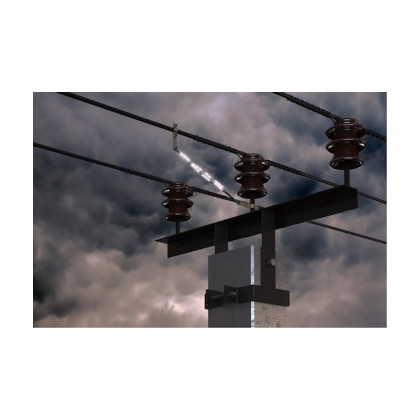

РДИП1-10 по характеристикам, принципу действия и назначению не отличается от разрядника РДИП-10-IV-УХЛ1, являясь лишь его конструктивной модификацией.
Особенности
Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом.
|
Класс напряжения |
10 кВ |
|---|---|
|
Длина перекрытия по поверхности |
78 см |
|
Внешний искровой промежуток |
2-4 см |
|
Импульсное 50 %-ное разрядное напряжение, не более на положительной полярности на отрицательной полярности |
110 кВ 90 кВ |
|
Напряжение координации с изолятором ШФ10-Г * |
300 кВ |
|
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее |
50 импульсов 300 кВ |
|
Выдерживаемое напряжение промышленной частоты, не менее в сухом состоянии под дождём |
42 кВ 28 кВ |
|
Многократно выдерживаемый импульсный ток 8¤20 мкс, не менее |
20 импульсов 40 кА |
|
Масса |
2,5 кг |
|
Срок службы, не менее |
30 лет |
