Грозозащитные разрядники РДИП

Применение

Важный аспект при введении в эксплуатацию энергосистем – защита от внешних и внутренних перенапряжений. Так как в домах и на рабочих местах все больше и больше применяются техника, оборудование и системы, восприимчивые к перепадам напряжения, повышаются требования к способности ограничителей перенапряжения предоставить качественную защиту.

На воздушные линии электропередач могут воздействовать два вида перенапряжения:

внутреннее, возникающее из-за неисправности электроустановок;

внешнее, из-за ударов молнии в провод или опору и грозовых разрядов поблизости от установок.

Чтобы сложная дорогостоящая аппаратура не подвергалась разрушительному воздействию изменений напряжения в электросети после ударов молнии, необходимы грозозащитные устройства.

РДИП-10-IV-УХЛ1 предназначен для ограничения внешнего атмосферного перенапряжения воздушных линий электропередач трехфазного переменного тока 6-10 кВ.

Устройство выполнено в климатическом исполнении УХЛ и категории размещения 1, его можно использовать на улице в районах с умеренным и холодным климатом.

Разрядник РДИП эффективен для защиты:

ЛЭП и подключенного на них оснащения от грозовых отключений и повреждений.

Электрических сетей от дуговых замыканий.

Проводов от пережогов.

Изоляции высоковольтных линий от грозовых перенапряжений.

Длинно-искровые разрядники можно использовать с опорами из всех материалов, штыревыми, натяжными, подвесными изоляторами из керамики, стекла, полимеров, неизолированными и защищенными проводами. Для последних используются прокалывающие зажимы. РДИП рекомендуется устанавливать на любые виды опор с чередованием фаз.

Технические характеристики

Параметр	Значение
Класс напряжения	10 кВ
Длина перекрытия по поверхности	78 см
Внешний искровой промежуток	2-4 см
Импульсное 50 %-ное разрядное напряжение, не более	110 кВ (положительная полярность), 90 кВ (отрицательная полярность)
Напряжение координации с изолятором ШФ10-Г *	300 кВ
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее	50 импульсов, 300 кВ
Выдерживаемое напряжение промышленной частоты, не менее	42 кВ (сухое состояние), 28 кВ (под дождём)
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее	20 импульсов, 40 кА
Масса	2,5 кг
Срок службы, не менее	30 лет

Как работает разрядник РДИП

Длинно-искровые разрядники – российская разработка. Действие этого класса грозозащитных устройств основано на ограничении перенапряжений за счет:

Искрового перекрытия по поверхности изоляционного тела разрядника.

Гашения сопровождающих токов промышленной частоты.

Устройство работает за счет эффекта скользящего разряда, то есть импульсного искрового разряда по поверхности диэлектрика.

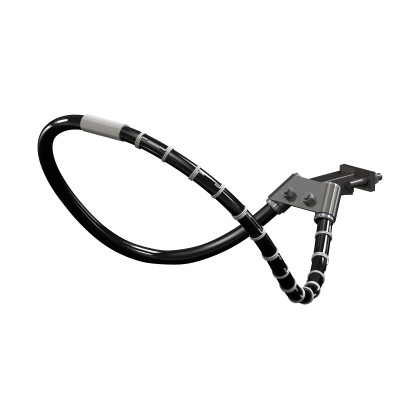

Разрядник РДИП состоит из металлического прута в изоляционной полиэтиленовой оболочке, изогнутого в форме петли. Ее концы удерживаются в зажиме, с помощью которого разрядник крепится к технологическому штырю изолятора. Посередине петли, сверху изоляционной оболочки, находится трубка из металла, напротив которой крепится зажим. При возникновении индуктированного грозового импульса промежуток между этой трубкой и проводом пробивается, напряжение прикладывается к изоляции, вдоль поверхности петли развивается скользящий разряд. Вольтсекундная характеристика у разрядника ниже, чем у изолятора благодаря эффекту скользящего разряда. Таким образом, РДИП перекрывается, а изолятор нет. Разряд не переходит в силовую дугу, а гаснет после прохождения импульсного тока.

Сами защитные устройства не разрушаются, так как дуговые и грозовые токи протекают по воздуху вдоль их поверхности.

Достоинства

Данные устройства как нельзя лучше подходят для защиты высоковольтных ЛЭП благодаря следующим характеристикам:

Срок службы более 30 лет.

Экономия ресурсов срабатывания высоковольтных выключателей.

Не причиняют ущерб оборудованию линии и подстанций.

Не требуют дополнительного обслуживания.

Высокая износостойкость и механическая прочность.

Высокая устойчивость к условиям эксплуатации на открытом воздухе и загрязнению.

Большие защитные расстояния.
