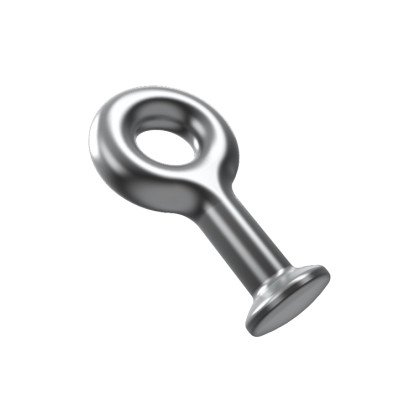

Серьги типа СР и СРС
Назначение: Серьга типа СР и СРС используется в составе изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередачи.
Серьга предназначена для непосредственного соединения с шапками подвесных стеклянных и фарфоровых изоляторов, а также с ушком оконцевателя полимерных изоляторов. Также может использоваться для соединения с головками ушек У1, У2 и их различных модификаций .
Серьги СР и СРС должны соответствовать требованиям ТУ 3449-012-40064547-01
Характеристики серьги СР и СРС
| Обозначение серьги | Размеры, мм | Масса кг | Разрушающая нагрузка, кН (тс) не менее | |||||
|---|---|---|---|---|---|---|---|---|
| b | D |
D1 |
d | H |
H1 |
|||
| СР-4-11 | 14 | 32 | 15 | 11,9 | 75,1 | 50 | 0,12 | 40 (4) |
| СР-7-16 | 16 | 42 | 17 | 11,9 | 99,4 | 65 | 0,30 | 70 (7) |
| СР-12-16 | 17 | 45 | 23 | 17 | 10,9 | 0,41 | 120 (12) | |
| СР-16-20 | 22 | 50 | 26 | 17 | 114,5 | 70 | 0,55 | 160 (16) |
| СР-21-20 | 25 | 55 | 29 | 21 | 127,0 | 80 | 0,65 | 210 (21) |
| СР-30-24 | 28 | 67 | 38 | 25 | 154,5 | 100 | 1,35 | 300(30) |
| СР-40-28 | 36 | 77 | 42 | 29 | 182,0 | 120 | 1,73 | 400 (40) |
| СРС-4-11 | 40 | 39 | 17 | 11,9 | 75,1 | 46,5 | 0,12 | 40 (4) |
| СРС-7-16 | 11 | 57 | 23 | 17 | 106,9 | 65 | 0,32 | 70 (7) |
| СРС-7-16А | 14 | 45 | 17 | 17 | 91,4 | 55,5 | 0,26 | 70 (7) |
Наиболее востребованными являются серьга ср 7 16 и серьга ср 12 16.
