Назначение:
Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении.
Зажимы P 71, P 72, P 74 обеспечивают соединение с заземляющим спуском нулевой жилы.
Зажим Р 21 предназначен для соединения проводов ввода в дом сечением 10-25 мм2 с изолированными жилами ответвления 1,5-35 мм2, а так же для уличного освещения.
Зажимы P 151+BI, PI 153+BI, PR 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.
Характеристика:

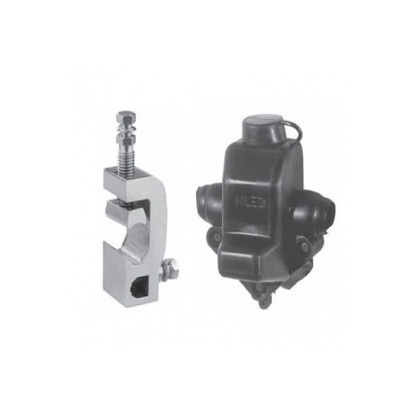

Зажим выполнен из алюминиевого сплава.
Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой шириной 10 мм.
Применяется для алюминиевых и медных проводов.
Контактные части зажима смазаны тугоплавкой консистентной смазкой.
Зажим имеет защитный чехол.
Колпачок защитного чехла может быть поставлен на место только после срыва головки, что обеспечивает возможность визуального контроля правильности монтажа.
Преимущества применения:
Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода, не снимая зажим с магистрального провода.
Зажим Р 72 предназначен для 2 ответвлений из одной точки.
Зажим Р 74 предназначен для 4 ответвлений из одной точки.
Минимальное снижение механической прочности проводников.
Уменьшение контактного сопротивления.
Высокий уровень влагозащищенности в соответствии с CENELEC EN50483.
Повышенная стойкость к вибрационным нагрузкам.
Конструкция зажима, выполненного из алюминиевого сплава, обеспечивает надежность электрического контакта в течение всего срока эксплуатации (не менее 40 лет).
Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (от -30°С).
| Позиция | Число ответвительных проводов | Сечение СИП в магистрали, мм2 | Сечение СИП на ответвлении, мм2 | Макс. нагрузка I, А | Масса, г | Количество в упаковке, шт. |
|---|---|---|---|---|---|---|
| P 21 | 1 ответвление | 10-25 | 1,5-35 | 90 | 84 | 75 |
| P 71 | 1 ответвление | 35-95 | 2,5/4-54 | 145 | 100 | 50 |
| P 72 | 2 ответвления | 35-95 | 2x2,5/4-54 | 145 | 132 | 50 |
| P 74 | 4 ответвления | 16-150 | 4x2,5/4-35 | 145 | 150 | 25 |
| Р 151+BI | 1 ответвление | 16-150 | 16-95 | 290 | 133 | 40 |
| PI 153+BI | 1 ответвление | 35-150 | 35-150 | 500 | 234 | 48 |
| PR 240+BI | 1 ответвление | 50-150 | 95-240 | 500 | 150 | 40 |
