Назначение:
Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.
N 616 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х16.
N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2x16-4x25.
N 70 предназначен для ответвления от ВЛН магистральных СИП.
Характеристика:

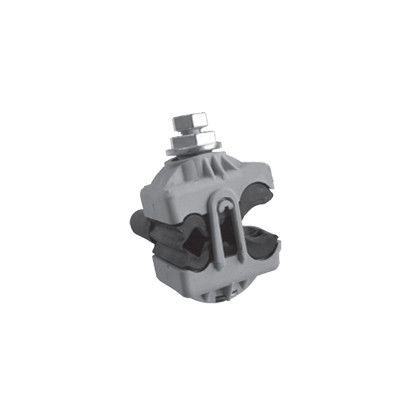

Контакт с проводом ответвления обеспечивается прокалыванием изоляции.
Контроль над усилием затяжки болта осуществляется применением срывной головки.
Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.
Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
Контакты со стороны ответвления покрыты смазкой.
Преимущества применения:
Корпуса зажимов серого цвета, что позволяет исключить ошибку по применению.
Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
Неизолированные провода рекомендуется обрабатывать щеткой ВС.
| Позиция | Сечение СИП в магистрали, из меди или алюминия, мм2 | Сечение СИП на ответвлениях, из меди или алюминия, мм2 | Число ответвлений | Масса, г | Количество в упаковке, шт. |
|---|---|---|---|---|---|
| N 616 | 6-95 | 4-16 | 1 | 60 | 250 |
| N 640 | 6-120 | 2,5*; 6-25 | 1 | 108 | 125 |
| N 70 | 25-150 | 25-95 | 1 | 144 | 80 |
Соответствие нормам: NFС 33 0 20.
* Для ответвления провода сечением 2,5 мм2 его необходимо сложить вдвое и поместить внутрь клеммы.
